فین تیوب چیست؟ فین تیوب چه کاربردهایی دارد؟ فین تیوب به طور معمول در انواع مبدل حرارتی مورد استفاده قرار می گیرد، اگر کنجکاو هستید بدانید فین تیوب چیست و چه کاربردها یا کارایی‌هایی دارد، در واقع فین تیوب به صورت لوله‌های مسطح و کشیده می‌باشد که در داخل مبدل‌ها به جای لوله‌های معمولی مورد استفاده است، جنس آن نیز از نوعی فولاد کربن و با روکشی از آلومینیوم می‌باشد. امروزه فین تیوب‌ها در اشکال و انواع مختلفی تولید می‌شوند. در این مقاله فین تیوب و کاربرد آن را بررسی می‌کنیم.
آشنایی با فین تیوب
گفتیم که فین تیوب‌ها به صورت لوله‌های مسطح و کشیده می‌باشند که از جنس فولاد کربن و با روکشی از آلومینیوم تولید شده‌اند. این لوله‌ها با باله‌هایی از جنس آلومینیوم به صورت مستحکم لحیم کاری شده‌اند و در مبدل‌های حرارتی به صورت سری استفاده می‌شوند، یعنی در این مبدل‌ها به جای لوله‌های معمولی لوله‌های فین تیوب ترجیح داده می‌شود، چون یک مزیت نسبت به انواع لوله‌های معمولی دارند و آن هم این است که لوله‌های آن می‌توانند تماس بیشتر و بهتری با مایعات خارج داشته باشند که این امر موجب تبادل خوب گرما بین مایعات داخل و خارج لوله خواهد شد، اما در داخل یک لوله معمولی قطعاً سرعت این تبادل کند است که این امر در خودرو سازی بسیار مهم است. فین تیوب انواع اشکال مختلف دارد و به صورت لوله‌های گرد، لوله‌های بیضی و لوله‌های مسطح تولید می‌شوند.
کاربرد فین تیوب
فین تیوب به عنوان یکی از قطعات بسیار مهمی است که برای تبادل حرارت در بسیاری از سیستم‌ها ایفای نقش دارد. در رابطه با اینکه ساختار فین تیوب چیست و از چه اجزایی تشکیل می‌شود، بایستی اطلاعات بیشتری کسب کنید. همچنین نوع کاربرد فین تیوب را بشناسید و با انواع مدل‌های کاربردی آن نیز آشنا شوید. اکنون به منظور راهنمایی شما عزیزان سایت آروین تاو در ادامه توضیحات بیشتری را ارائه می‌دهد.

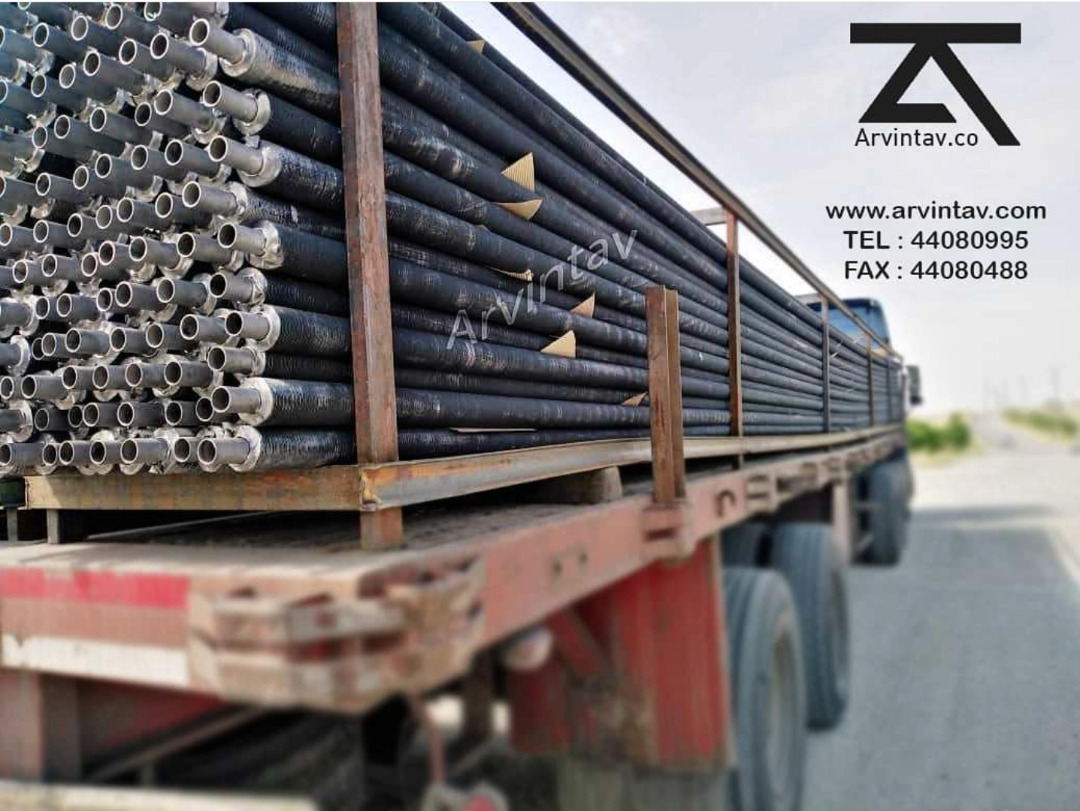

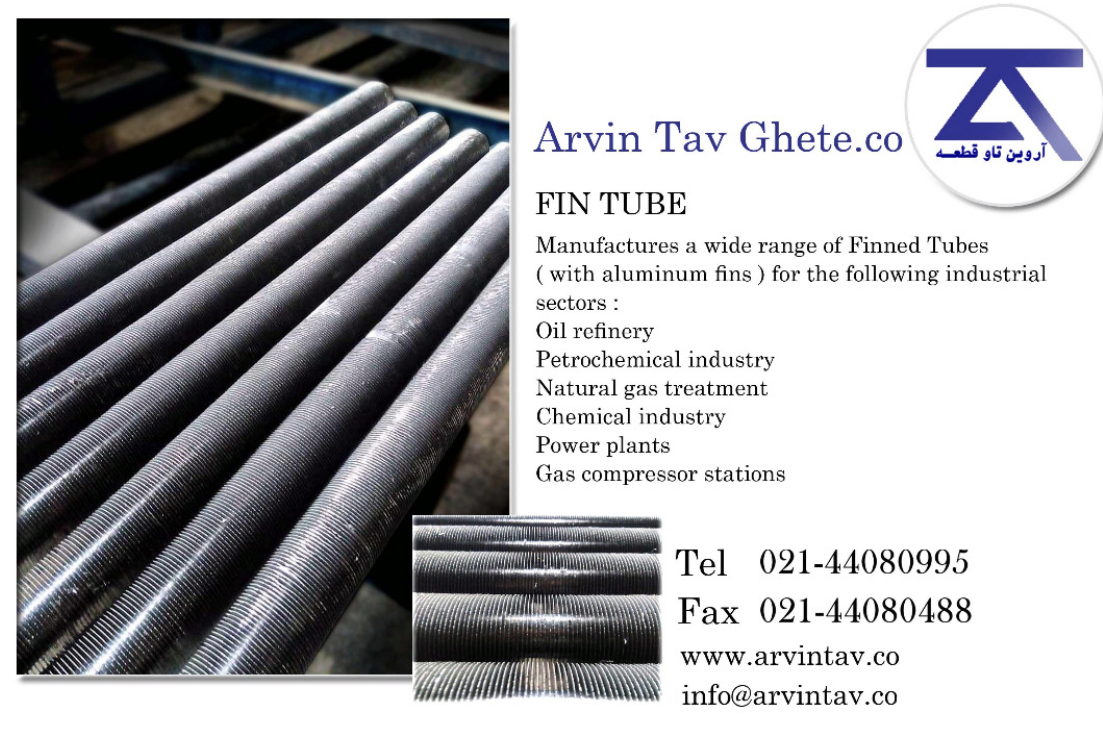

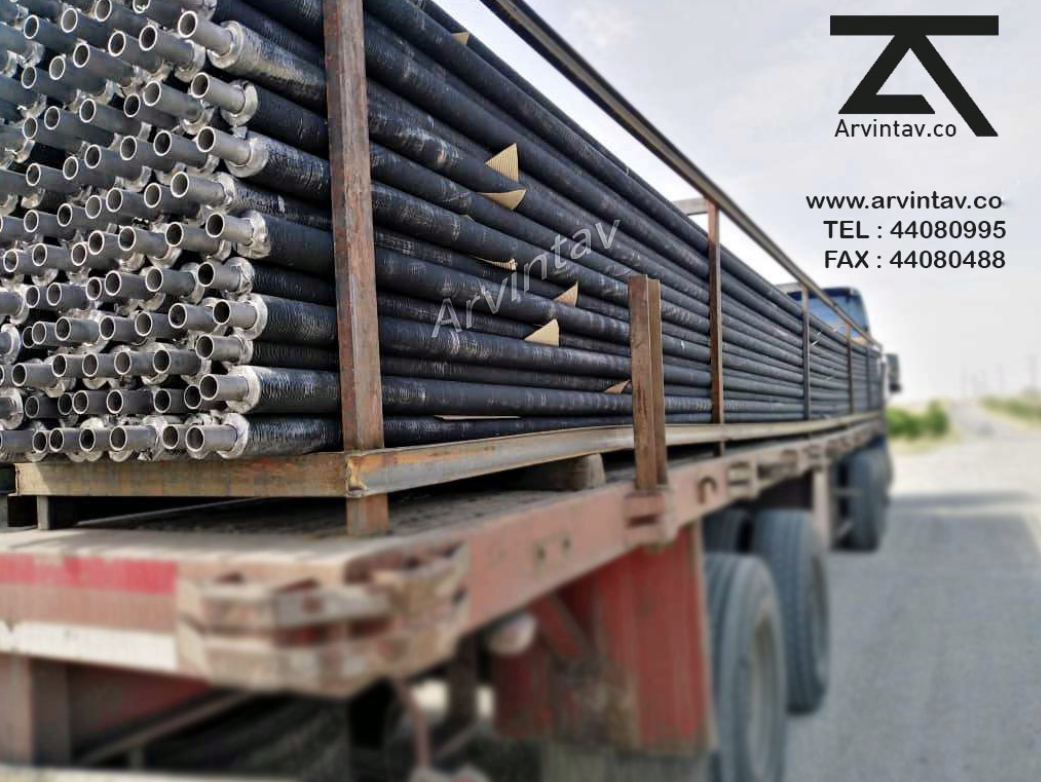

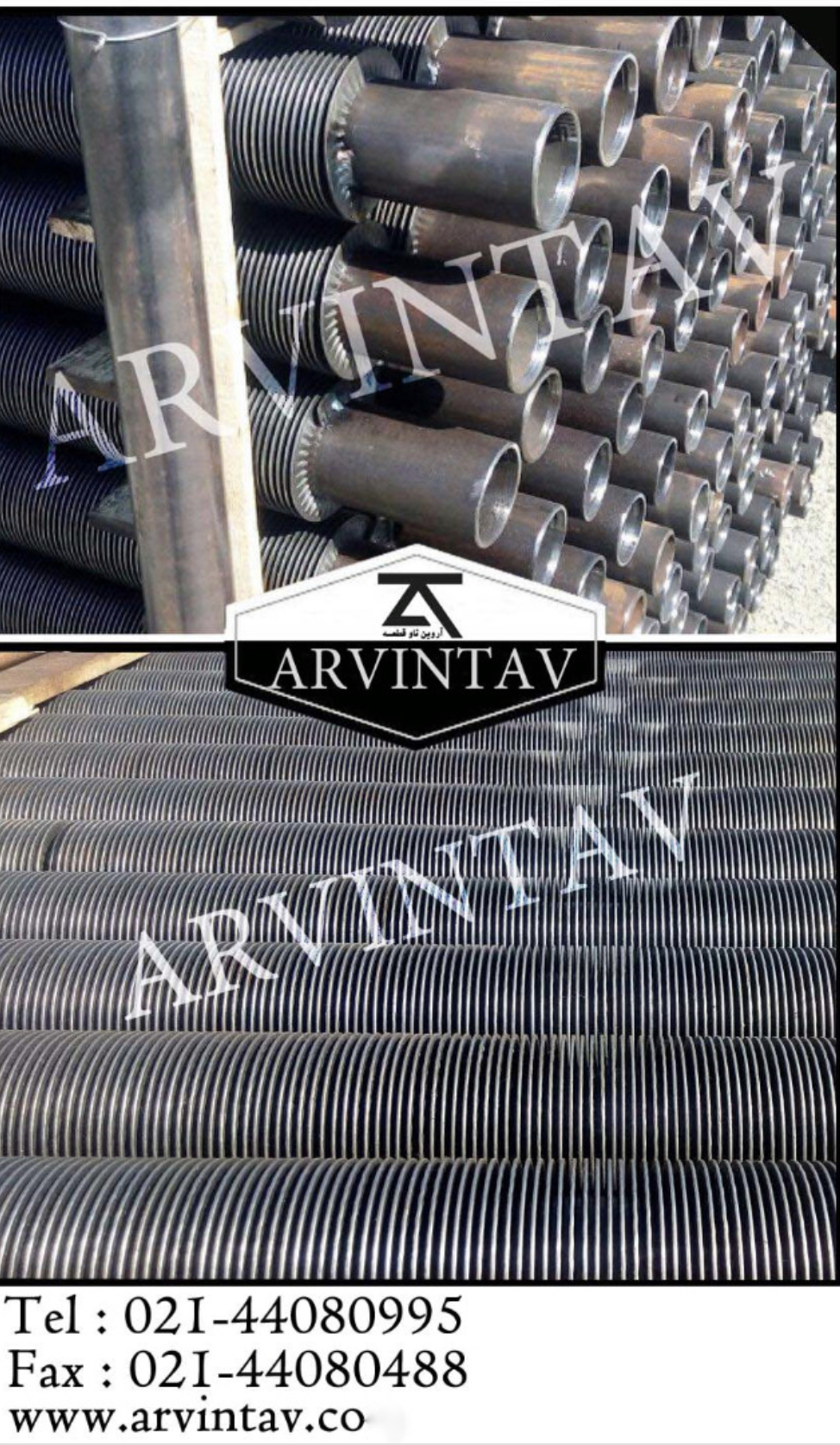

شرکت آروین تاو تولید کننده انواع فین تیوب های دو فلزی آلومینیومی اکسترود شد وکار آمد در صنایع ذیل می باشد : (BIMETALLIC EXTRUDED FIN TUBE)
پالایش نفت
صنایع پتروشیمی
صنایع عملیاتی گاز طبیعی
صنایع شیمیایی
نیروگاهها
واحد های کمپرسور گاز
انتخاب صحیح یک تیوب فین شده برای نصب مجدد یا به عنوان قطعات جایگزین ، در طول عمر و کارایی سایر بخشهای مرتبط بسیار حائز اهمیت است . مشخصات لوله مورد استفاده در طراحی نظیر قطر ، ضخامت ، طول، جنس و همچنین فضای مورد نیاز جهت انتقال حرارت ، نوع فین مناسب را تعیین می نمایید.

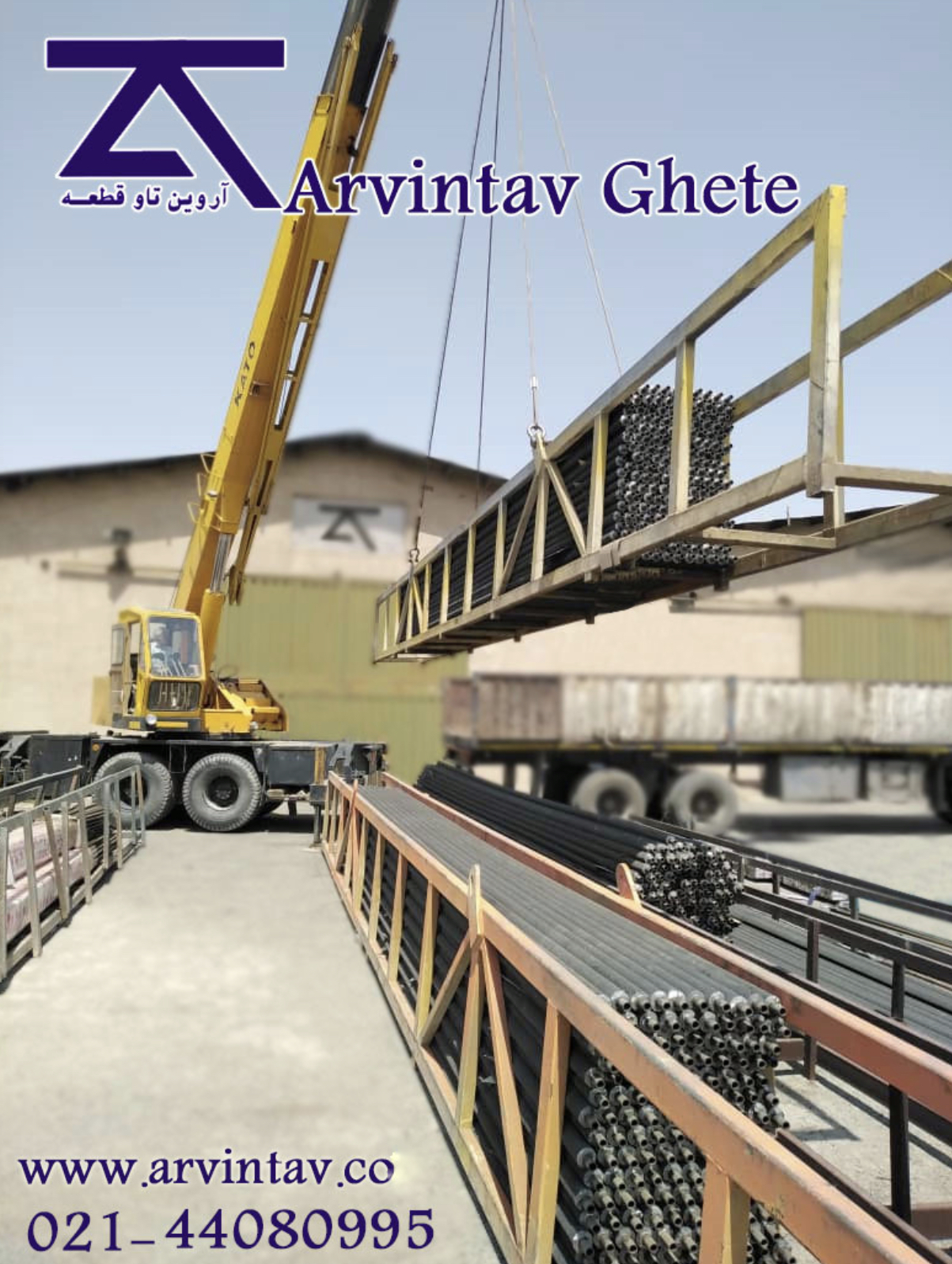

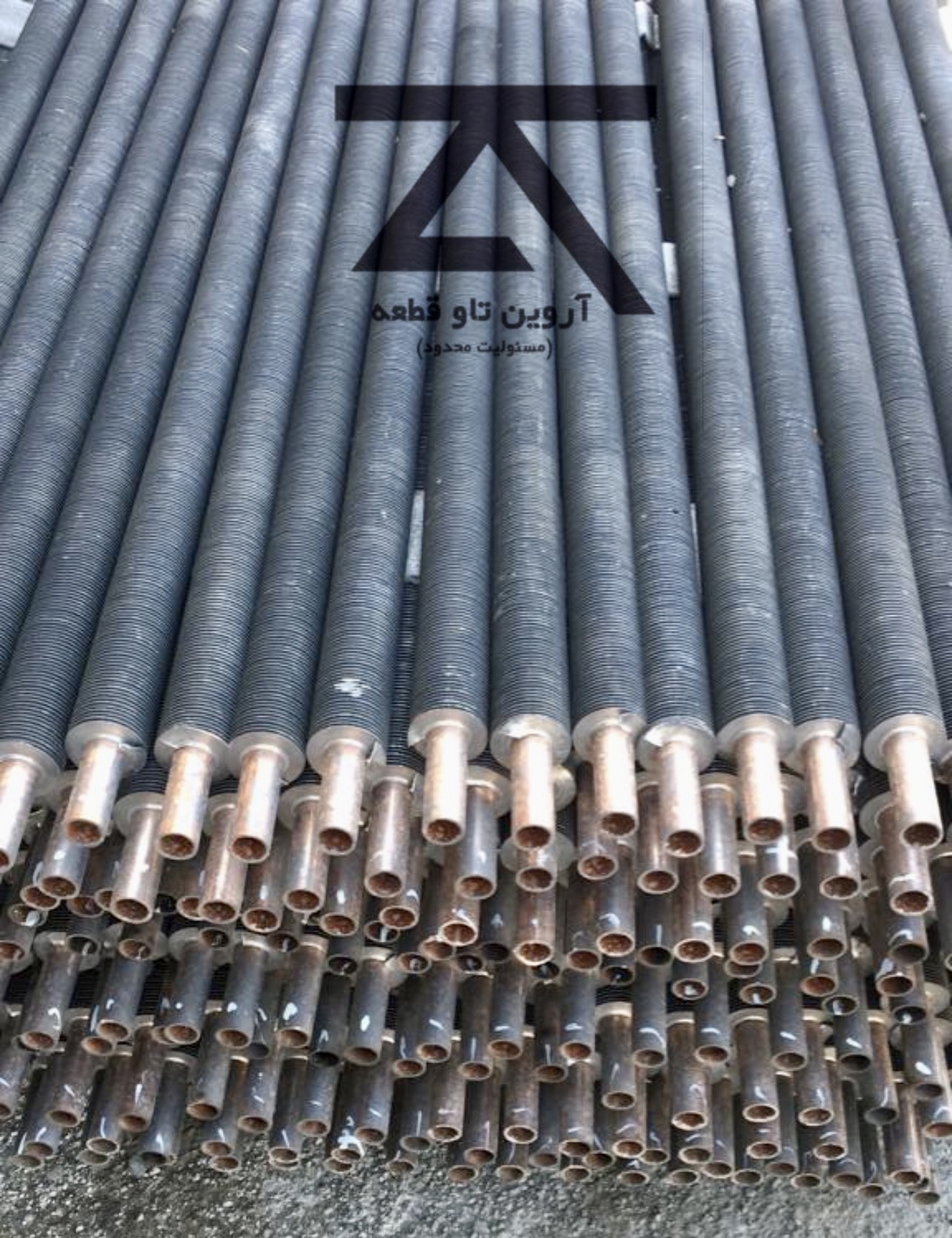

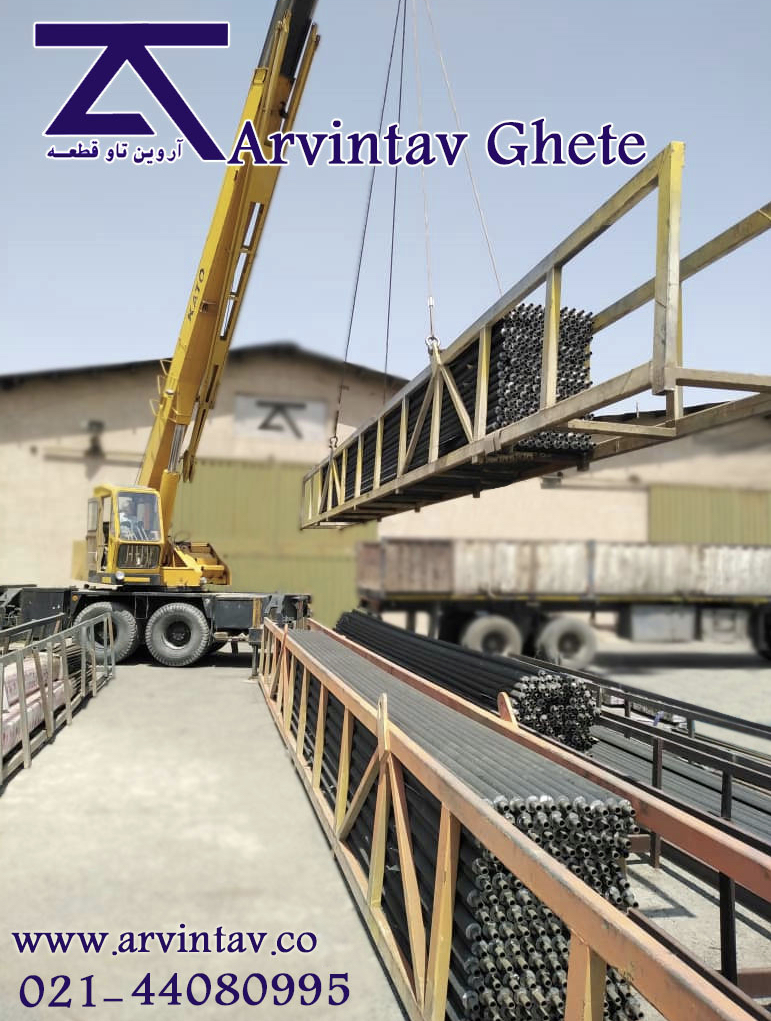

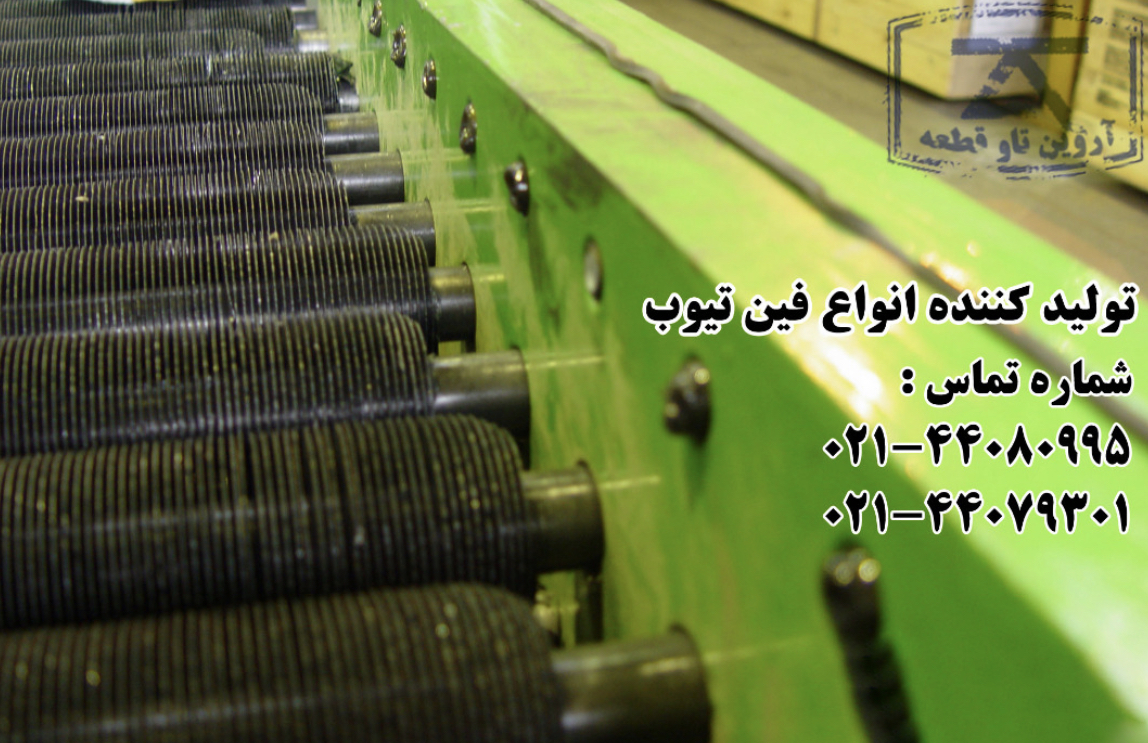

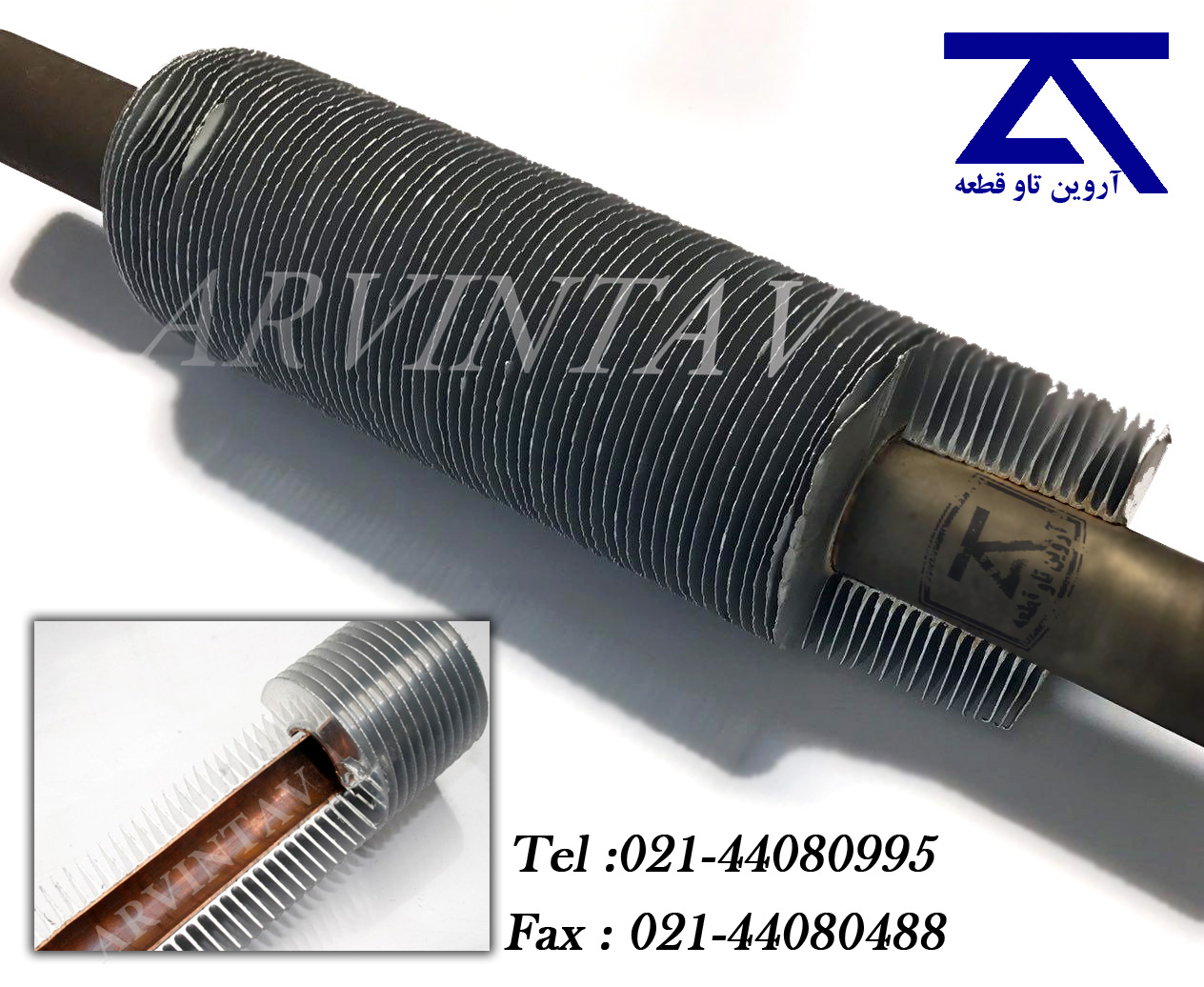

اکسترود دو فلزی به منظور تولید فین تیوب اکسترودی ، ابتدا لوله فلزی که جنس آن تابع طراحی واحد مهندسی است ، در یک لوله آلومینیومی قرار گرفته و مجموعه مذکور در قسمتی از دستگاه که شامل 3 سری دیسک فین زنی می باشد و نسبت به یکدیگر با زاویه 120 قرار گرفته اند ، وارد شده و با عملیات مکانیکی و شکل دهی سرد (Cold Roll Forming) ، فین زنی روی لوله صورت می پذیرد .

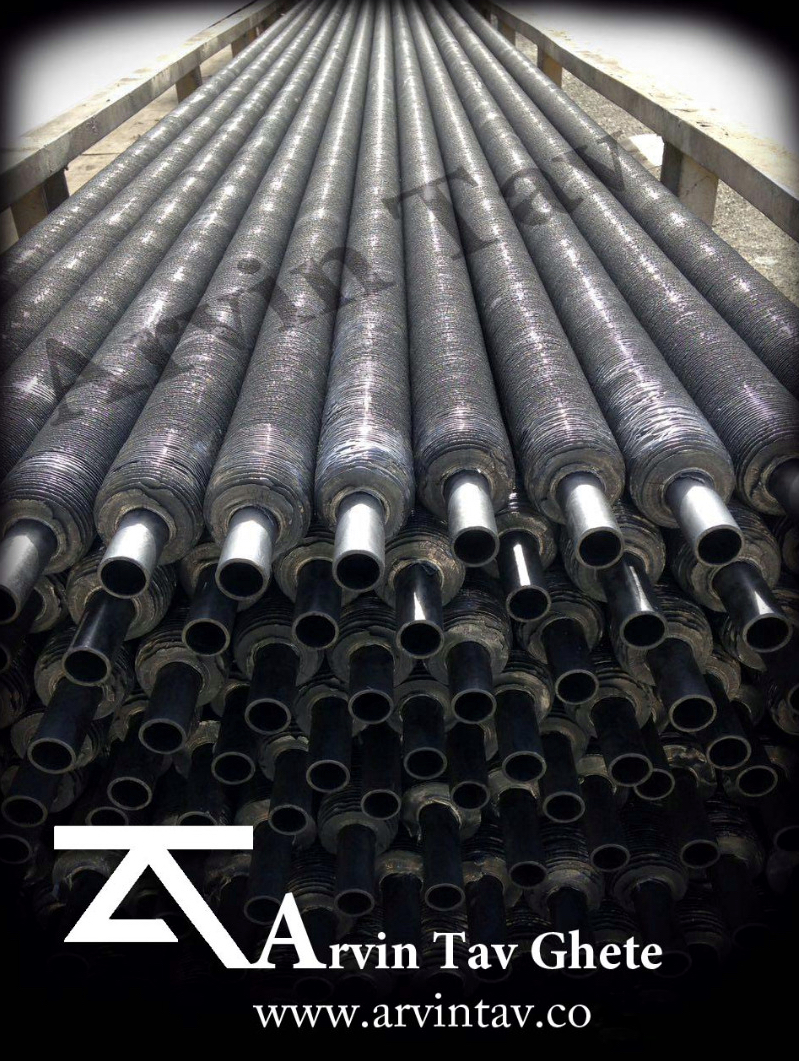

قطر لوله آلومینیومی که پس از عملیات اکستروژن جهت تولید لوله فین دار بعنوان غلاف استفاده می شود ، تعیین کننده نوع ،آرایش و چیدمان دیسک می باشد. جذب انطباقی کامل فین ها به روی لوله داخلی به واسطه عملیات فین زنی حاصل میگردد. در این پروسه امکان تولید از 8.5 تا 11 فین در اینچ ( FPI 8.5 – 11 ) و طول لوله فین دار حداکثر تا 15 متر با رعایت محدوده وسیع سیال و طول عمر بالا میسر می باشد.
خواص فیزیکی و مکانیکی مورد نیاز از فین با توجه به محدودیتهای طراحی ، در انتخاب نوع فین تیوب تاثیر گذار و تعیین کننده است . حد اکثر درجه حرارت کارآمد فین تیوب اکسترود شده 300 درجه سانتیگراد بوده و با توجه به ساختار تولیدی ویژه آن در برابر خوردگی اتمسفری و مقاومت مکانیکی، در مقایسه با سایر موارد مشایه از مقاومت بسیار بالایی برخوردار است.
در این پروسه فین زنی سطح حرارتی تا 20 برابر سطح اولیه افزایش میابد که منجر به انتقال حرارت شدید در انواع مبدل های حرارتی ایرکولر ها ، هیت اکس چنجر ها ، اویل کولر ها و ایر هیتر و… می گردد.
لایه چسبنده حد اکثر 1 میلی متر بوده و ضخامت پره های فین تا 0.4 میلی متر کاهش پیدا می کند.این پروسه فین زنی منجر به تامین فین با استحکام بالا نسبت به روش مک ال روی می باشد.

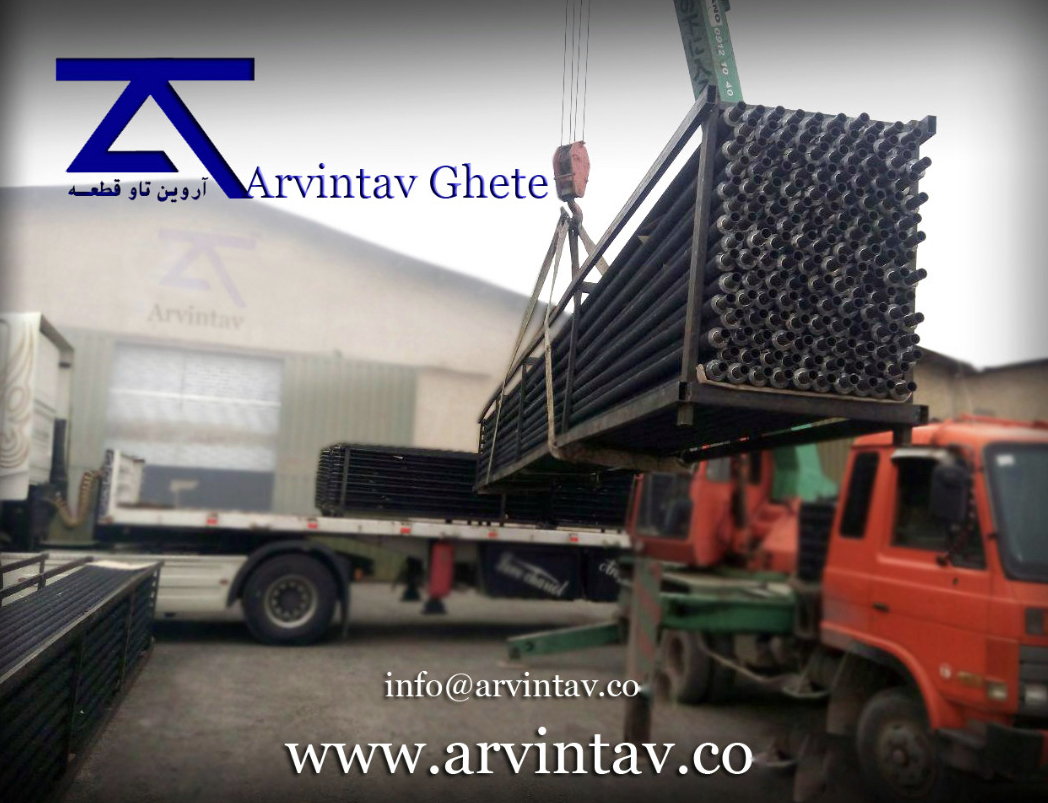

فعالیتهای انجام شده تولید انواع ایر کولر و فین تیوب برای شرکتهای :
پالایشگاه شازند اراک ، منگنز شهاب شرق ، فرو آلیاژ کرمان ، شرکت آتاکو ، شرکت آیسان تهویه ، شرکت آریا کولر حرارتی ، تهران مبدل ، آذرآب ، ماشین سازی اراک ، رادیاتور درخشان جنوب ، شرکت صبافرین ، شرکت تاشا، شرکت دمافین ، شرکت نفت ایرانول.
فین تیوب
در تمامی ساختمان‌ها به ویژه ساختمان‌های مسکونی انتقال حرارت یک نکته بسیار مهم و خاص محسوب می‌شود. برای تبادل حرارت تجهیزات و قطعات بسیار مختلفی به کار گرفته می‌رود که ارزش و اهمیت هر یک را میزان عملکرد آن تعیین می‌کند.
فین تیوب نیز شامل یکی از قطعات کاربردی در این پروسه خاص است. با به کارگیری این قطعات که شامل لوله‌های مخصوصی هستند می‌توان حرارت یک سیال را به سیال دیگر انتقال داد. با توجه به انتقال سرمای و گرما فین تیوب‌ها نیز دارای انواع مختلفی هستند.
این لوله‌ها از سطح خاصی تشکیل می‌شوند که بسته به نوع کاربرد این سطح داخلی لوله نیز با آنها هماهنگی دارد. همچنین دو باله کوچک در قسمت بیرونی و اطراف آنها قرار داده‌اند که نوعی فیلتر و یک مکانیز به منظور انتقال حرارت از مواد داخلی به فضای بیرون یا بالعکس است. برای ساخت این قطعات بیشتر از آلومینیوم و گاهی نیز از مس استفاده می‌کنند.
قطعاً مدل‌های مسی دارای قیمت بالاتری در مقایسه با فین تیوب‌های از جنس آلومینیوم هستند. به سبب مقرون به صرفه بودن آلومینیوم بیشتر از این متریال (آلومینیوم) برای ساخت چنین قطعاتی استفاده می‌کنند.
اجزای مهم فین تیوب
فین تیوب یا لوله‌های پره‌دار نوعی مبدل حرارتی هستند که در مدل‌های متنوع عرضه می‌شوند. با به کارگیری فین تیوب در داخل کویل بیشترین نرخ تبادل گرما با حجم بسیار کمی صورت می‌گیرد. این تجهیزات مهم و کاربردی به عنوان یک نوع مبدل حرارت خود از دو قسمت مهم و اصلی تشکیل می‌شوند که شامل:
- تیوب به عنوان اصلی‌ترین بخش این تجهیزات است. برای ساخت تیوب‌ها معمولاً از آلومینیوم، برنج و حتی کربن استیل نیز استفاده می‌کنند. تمامی فلزاتی که در برابر خوردگی، فشار و دما قدرت تحمل بسیار بالایی داشته باشد، قابل استفاده برای ساخت تیوب هستند. این لوله‌ها داخل یک لوله آلومینیومی همچنین با ضریب حرارتی بیشتر قرار می‌گیرند.

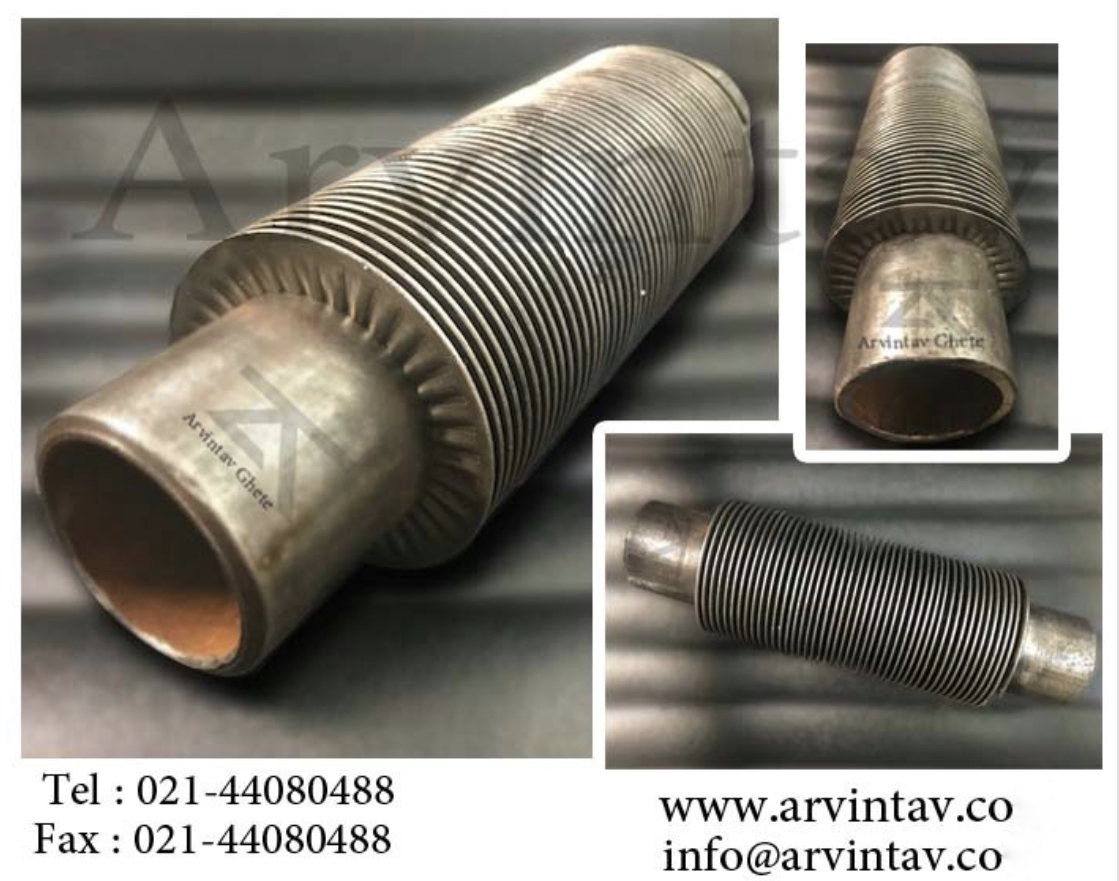

- فین به عنوان دیگر قسمت مهم این تجهیزات مبدل حرارت است. این قسمت خود در مدل‌های صفحه‌ای، آکسترود و پیچشی طراحی می‌شود. پس از عملیات اکستروژن قطر لوله آلومینیومی این قطعه تعیین و مهم‌ترین عامل چیدمان و آرایش دیسک نیز همین قطر است. معمولاً این قطر بین ۱ تا ۲ اینچ خواهد بود که بیشتر فین‌ها نیز به اندازه یک اینچ به تولید می‌رسند. برای ساخت فین تیوب‌ها بیشتر از صفحه‌های نازک آلومینیوم و استیل حتی گالیوانیزه می‌توان استفاده کرد.
دو نمونه از پرکاربردترین انواع فین تیوب
قطعاً شما به دنبال بهترین فین تیوب بازار هستید. این قطعات از نظر شکل ظاهری، مدل، طرح، برند و نوع کاربرد در انواع مختلفی به تولید می‌رسند. شما نیز بایستی با این تنوع آشنا شوید تا به هنگام خرید با دید بهتری انتخاب مناسب‌تری به تناسب نوع کاربرد خود داشته باشید.
- فیلم تیوب اسپیرال نوع خاصی از فین تیوب‌ها به شکل مارپیچی است. این مدل‌ها در تراکم ۶ تا ۱۰ fpi اف پی آی قابلیت طراحی خواهند داشت. از آنجایی که هوا کمی اسیدی است این مدل‌ها را از جنس‌های آلومینیوم، گالوانیزه و استیل تولید می‌کنند.
- مدل‌های پلیت نوع خاص دیگری از فین تیوب‌ها محسوب می‌شوند. این مدل‌ها خود در دو نوع سینوسی لوور دار و سینوسی موج‌دار طراحی شده اند. هر مدل از این فین تیوب‌ها تنها برای یک کویل قابل استفاده خواهند بود. چنانچه ورقه‌های نازک این قطعات روی یکدیگر نصب گردند، باعث به وجود آمدن سطح یکنواخت حرارتی می‌شوند. قدرت جذب گرمای این مدل‌ها بسیار زیاد است و برای بهبود فرایندهای برودتی اهمیت دارند. معمولا این مدل‌ها از آلومینیوم ساخته می‌شوند و در مدل‌های معمولی و صنعتی می‌توانید آنها را تهیه کنید.
- مدل‌های شیاردار بیشتر در داخل کندانسور آب خنک استفاده می‌شوند. در ساخت این مدل‌ها شیارهایی روی تیوب مسی آنها ایجاد میگردد. این شیارها هم قسمت داخلی و هم خارجی آنها را در بر می‌گیرد. شیارهای به وجود آمده باعث می‌شود تا سطح تبادل حرارتی این قطعه افزایش یابد.
نتیجه گیری
فین تیوب یکی از قطعات کاربردی برای تبادل حرارت در بسیاری از سیستم‌های پیشرفته خنک سازی است. این قطعات در مدل‌های بسیار متنوعی تشکیل می‌شوند. تقسیم بندی فین تیوب‌ها با در نظر قرار دادن تمامی مشخصات آنها است. جهت کسب اطلاعات بیشتر و مفیدتر در رابطه با انواع فین تیوب و حتی قیمت آنها بهتر است با کارشناسان خبره مجموعه آروین تاو تماس بگیرید.
